12.08.2010
Arretieren der Kupplungsscheibe

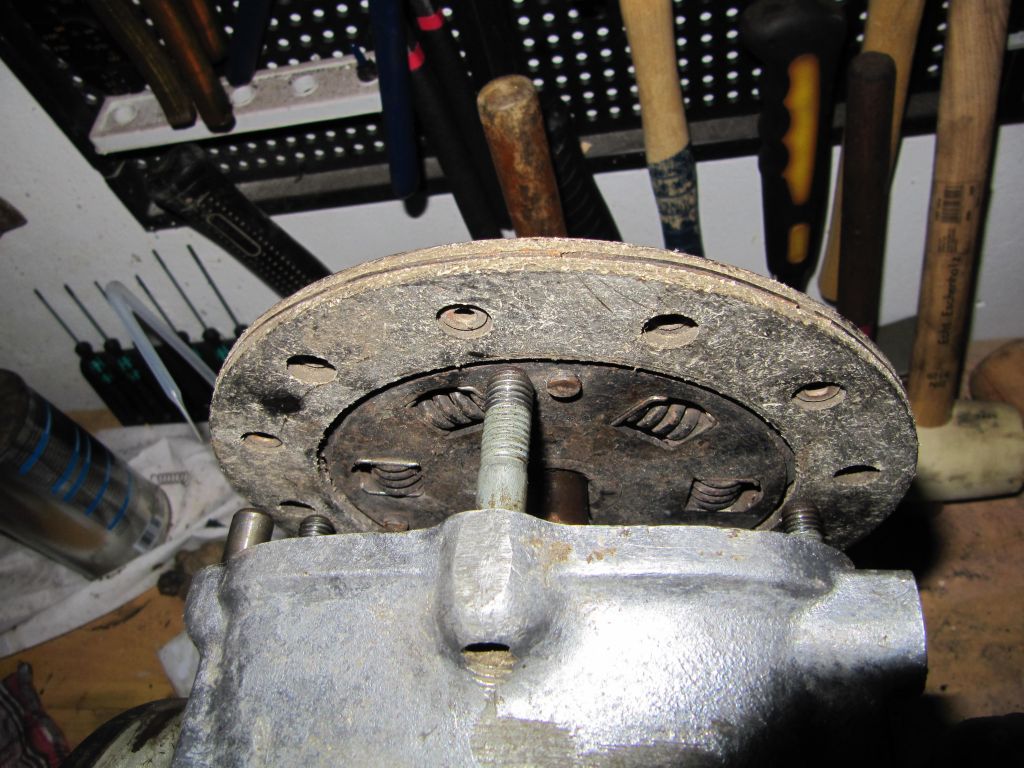

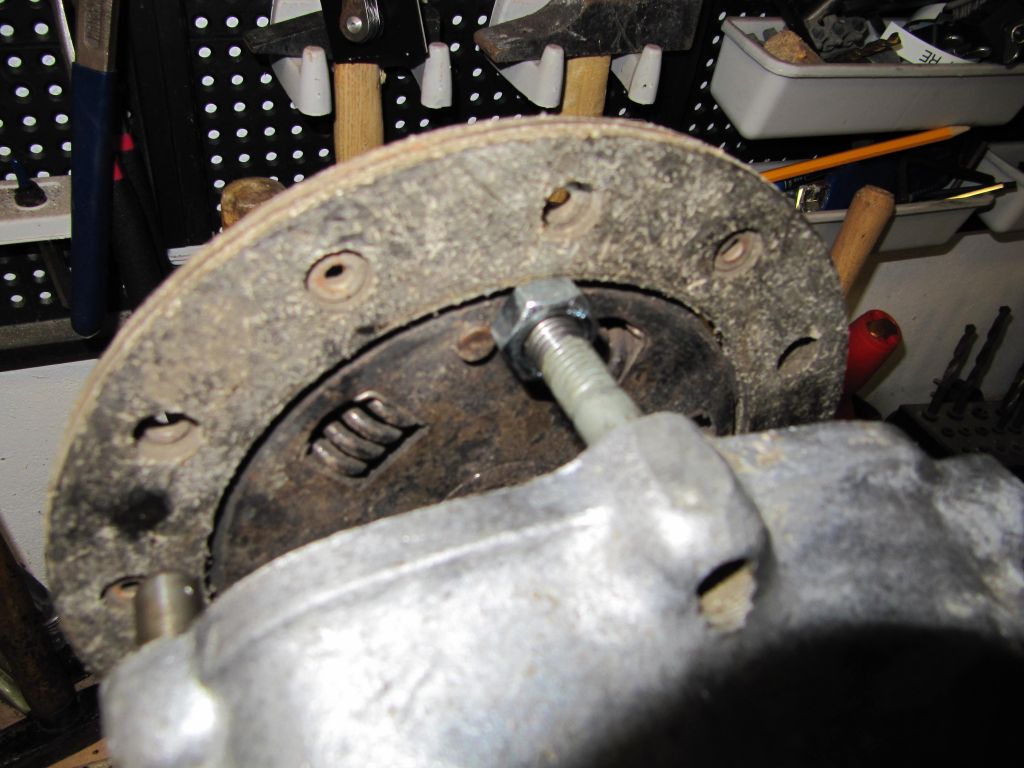

Hier noch mal vorab Bilder die zeigen, wie man eine Kupplungsscheibe und somit die Antriebswelle des Getriebes ohne Spezialwerkzeug arretieren kann.
Stellung zum Lösen der Muttern auf dem Freilauf.

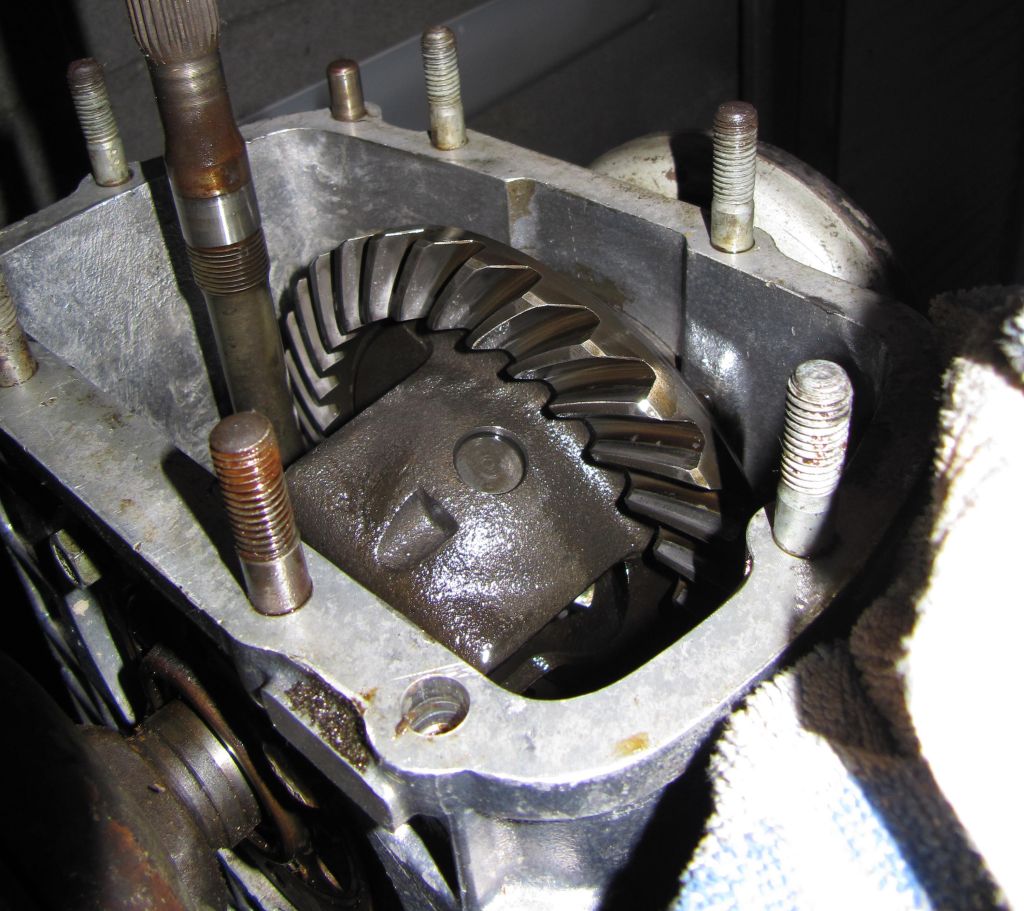

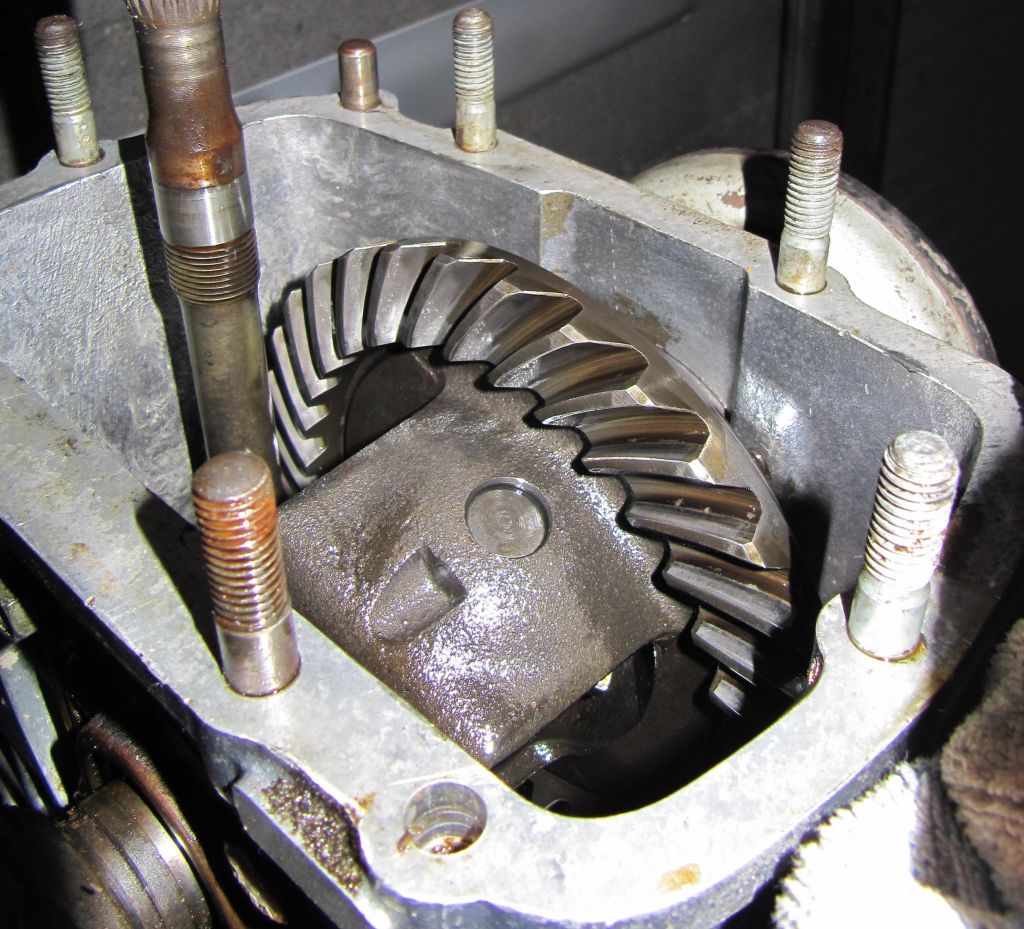

Tellerrad Differential Details

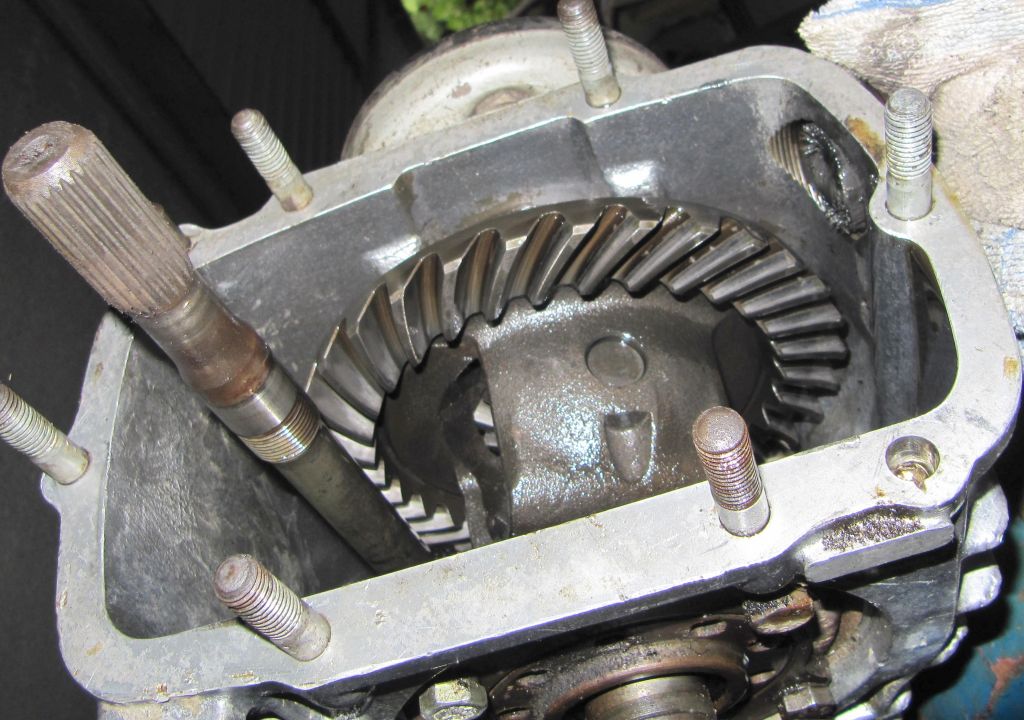

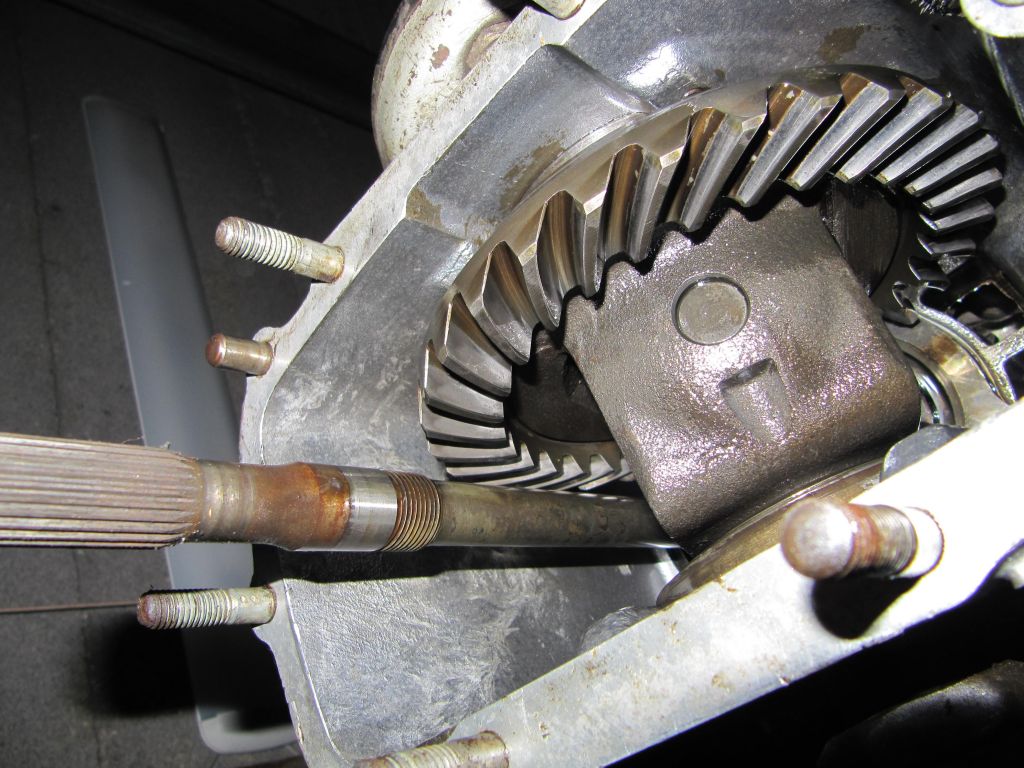

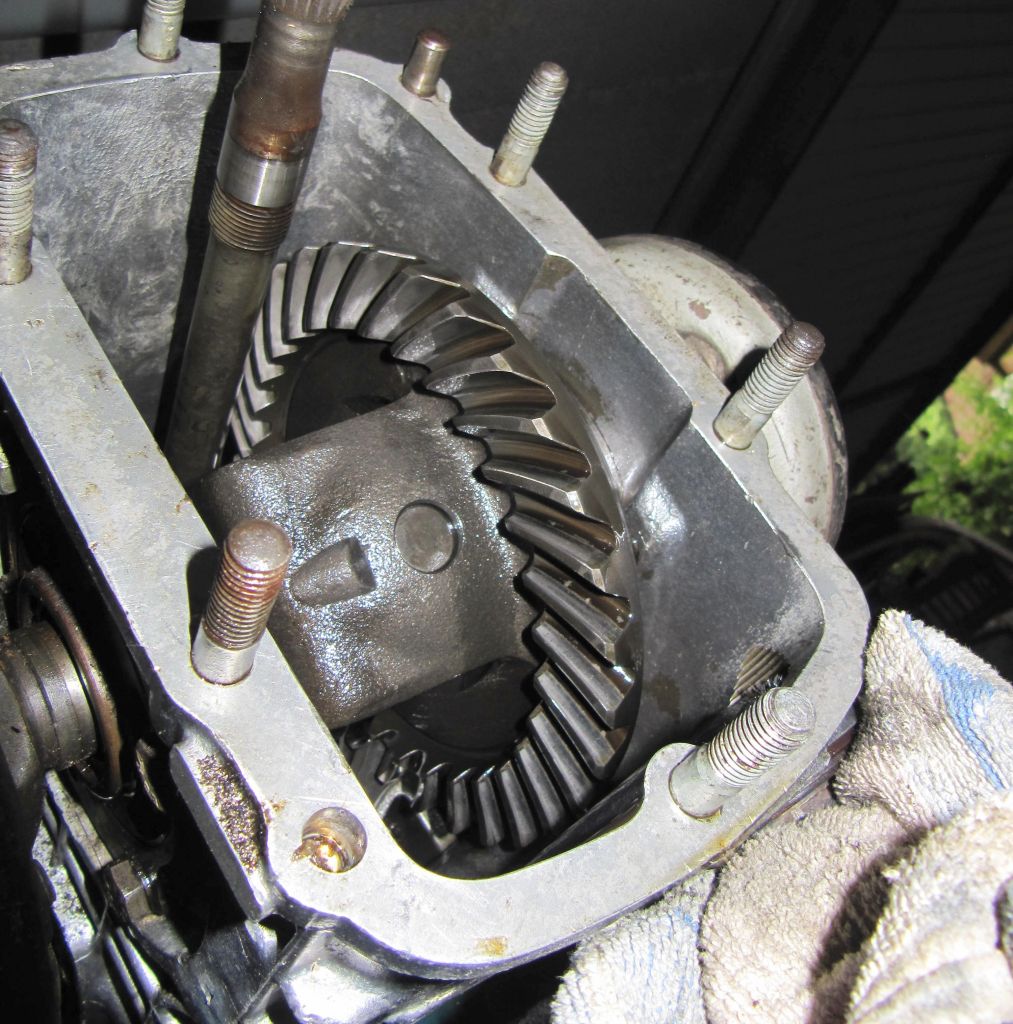

Hier noch mal ein paar weitere Bilder vom Tellerrad
Mal sehen, wann ich Zeit für den Freilauf habe.
Freilauf Ausbauen und Zerlegen
12.08.2010
Und weiter geht’s mit der Demontage des Freilaufes.

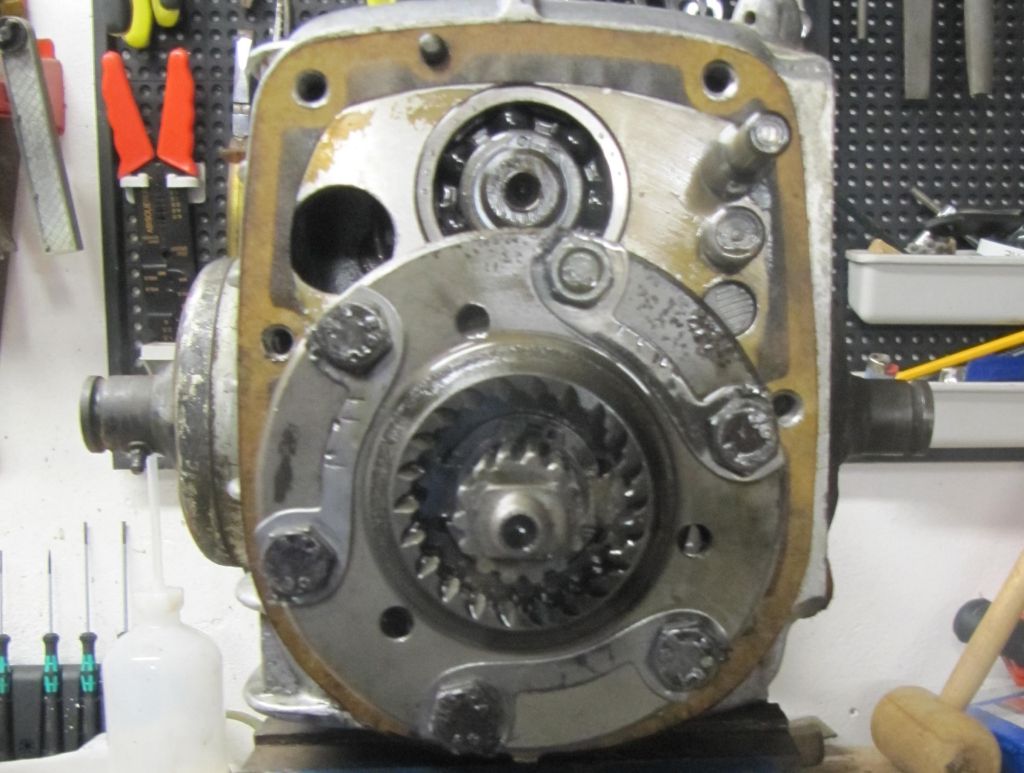

Alle Sicherungsbleche sichern die Schrauben linksseitig

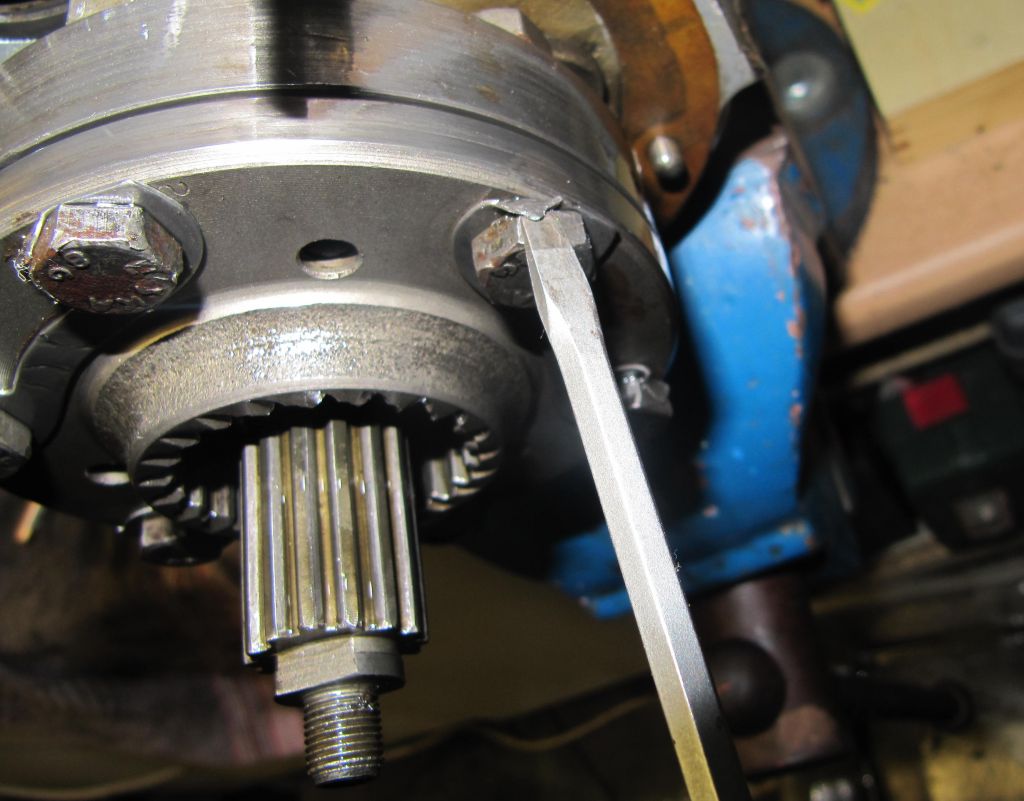

Lösen (entsichern) mit einem kleinen Schraubendreher (und Schonhammer)

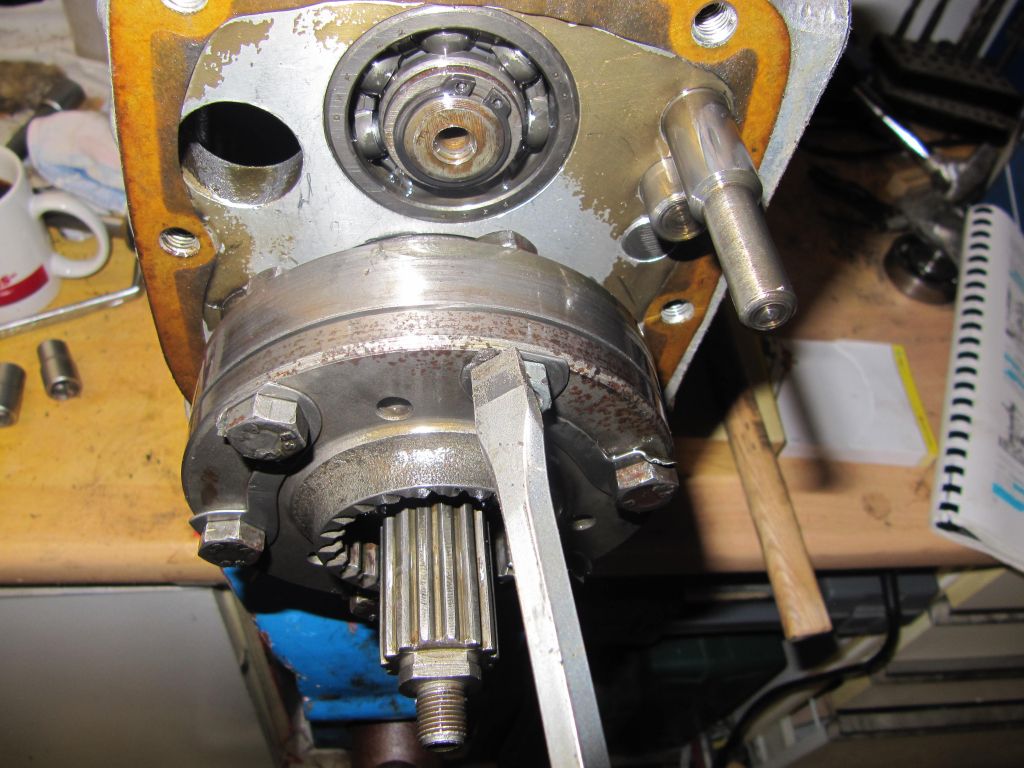

Blech ganz umlegen mit einem großen Schraubendreher (und Schonhammer)

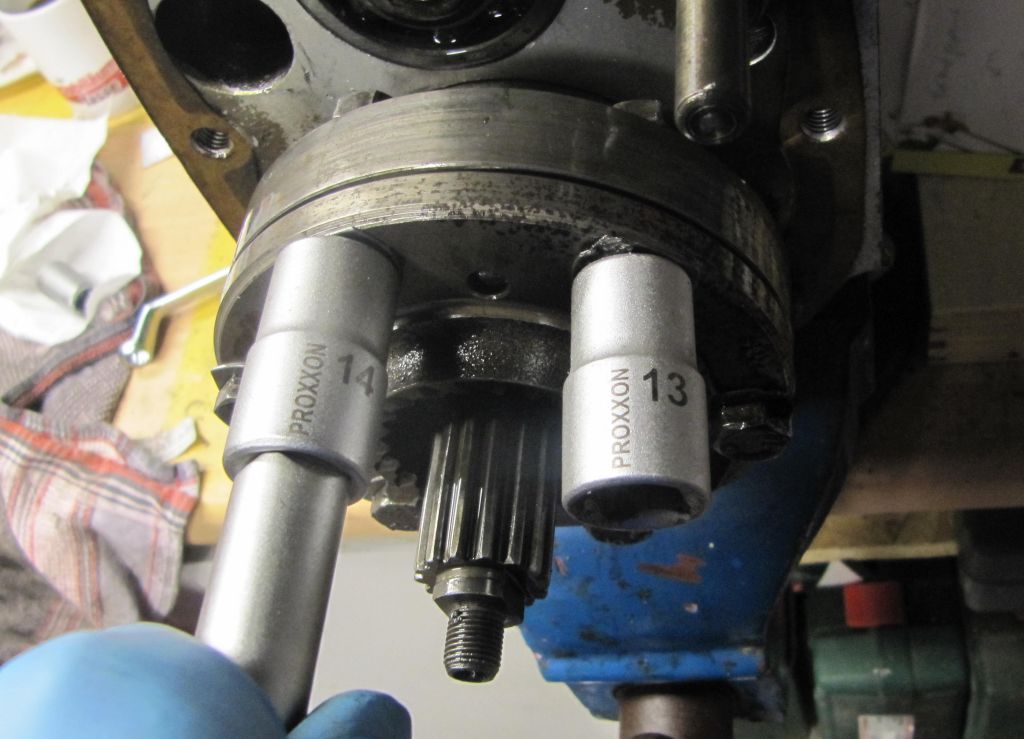

Eine dieser Schrauben ist nicht wie die anderen….
14 ist die Schlüsselweite der Originalschrauben.

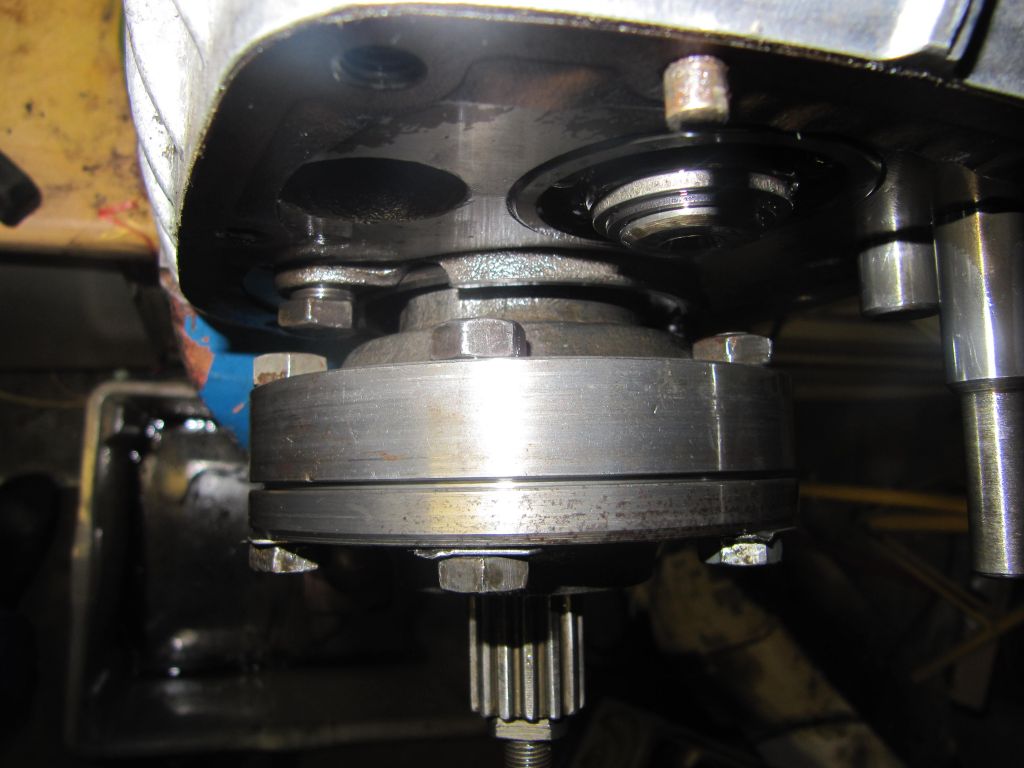

Die Schrauben sind durchgesteckt und auf der Rückseite mit einer Mutter fixiert.

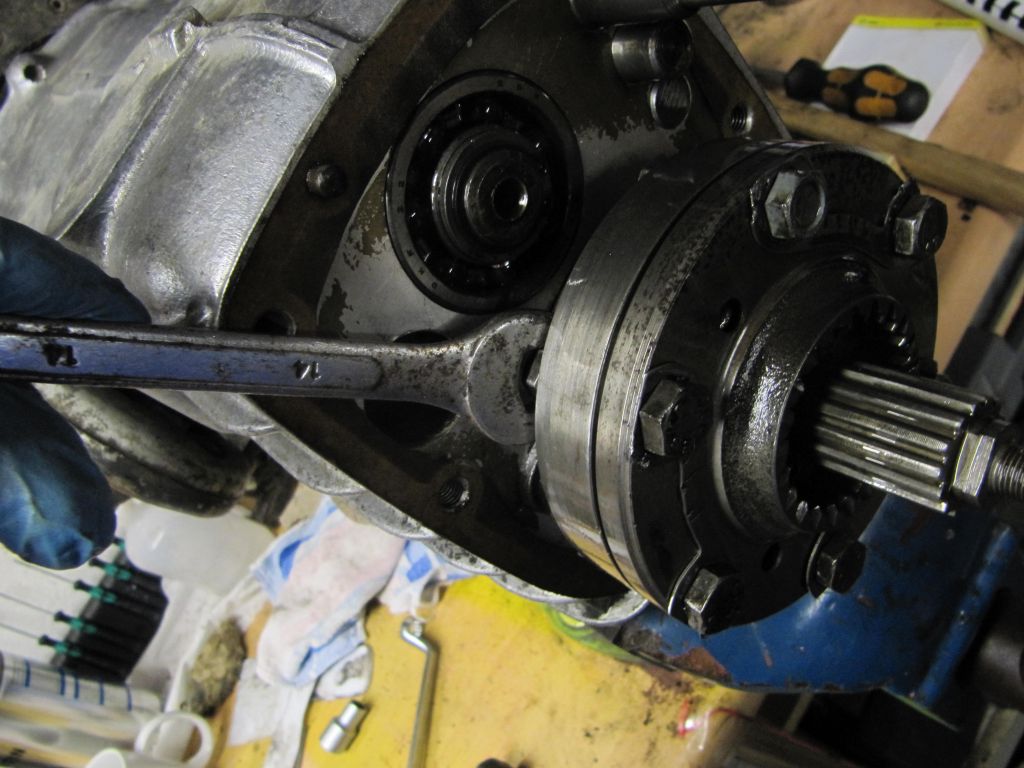

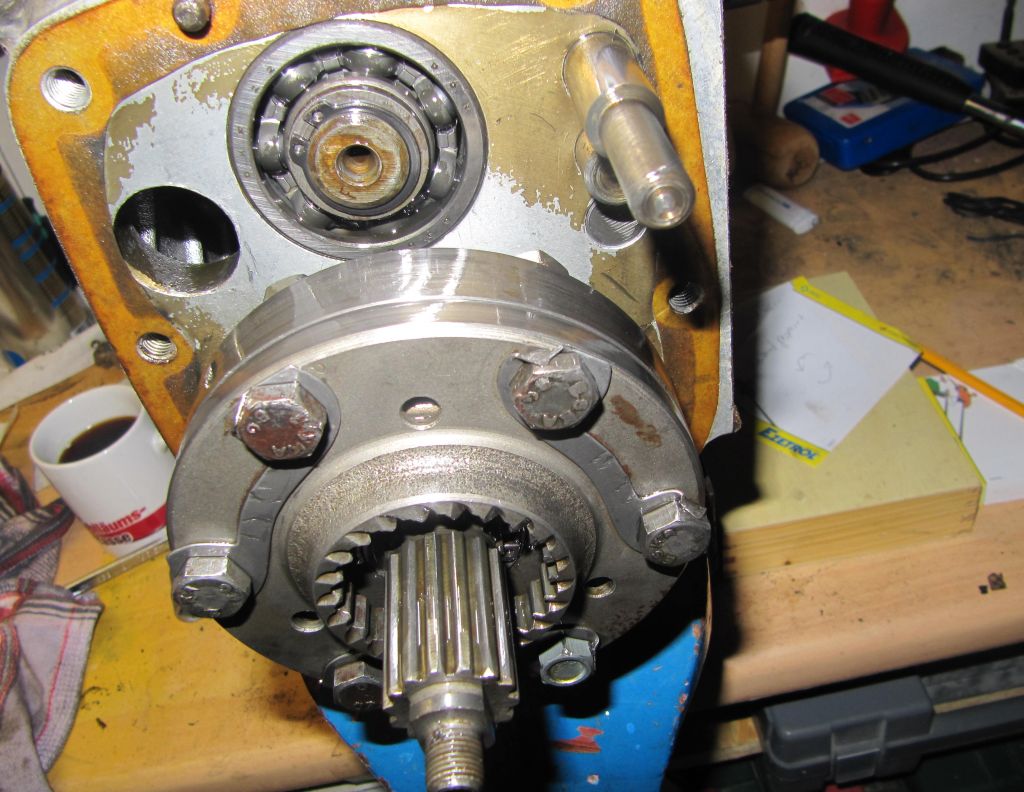

Zum Lösen wird das Getriebe mit der Kupplungsscheibe arretiert. Zusätzlich wurden die Muttern beim Lösen mit einem Maulschlüssel gehalten.

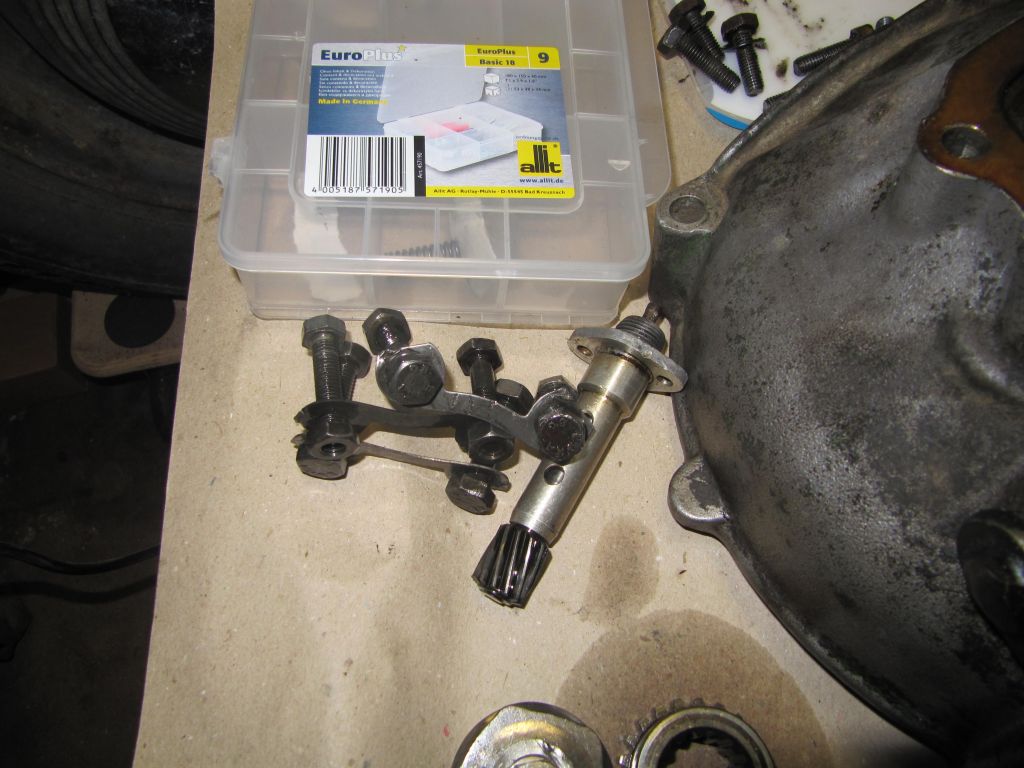

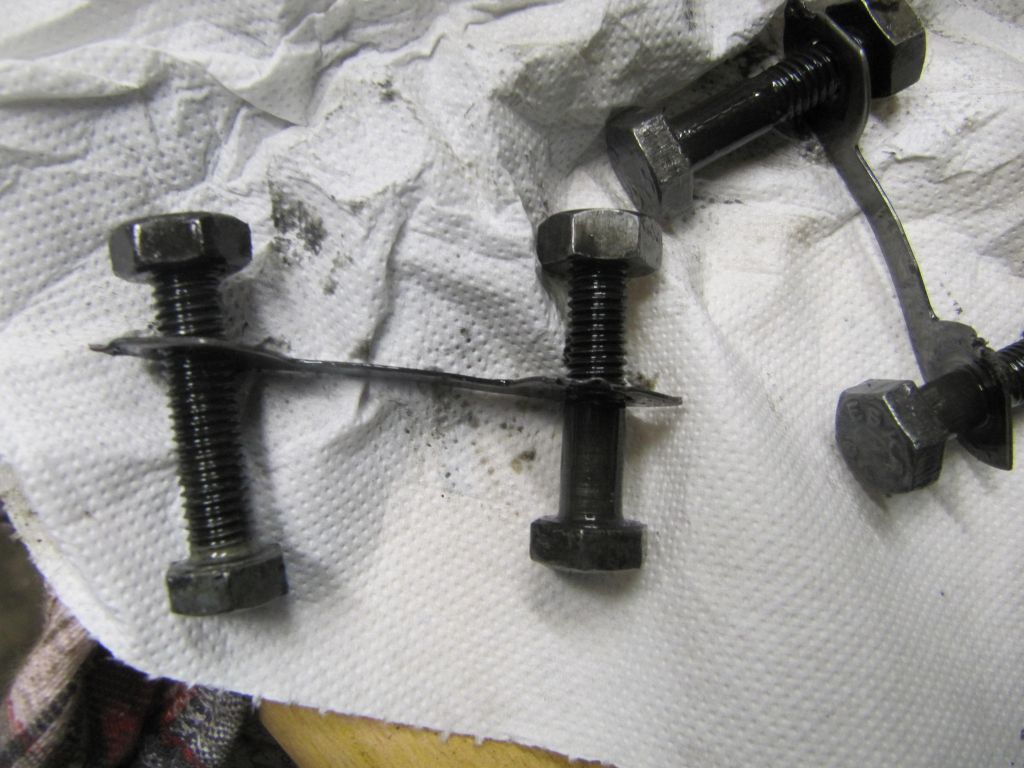

Schrauben und Muttern kommen wieder an die Sicherungsbleche, dann weiß man später noch wo alles hingehört. Links ist übrigens die falsche Schraube zu erkennen.
Nach dem Ausbau auf den sauberen Beistelltisch damit.

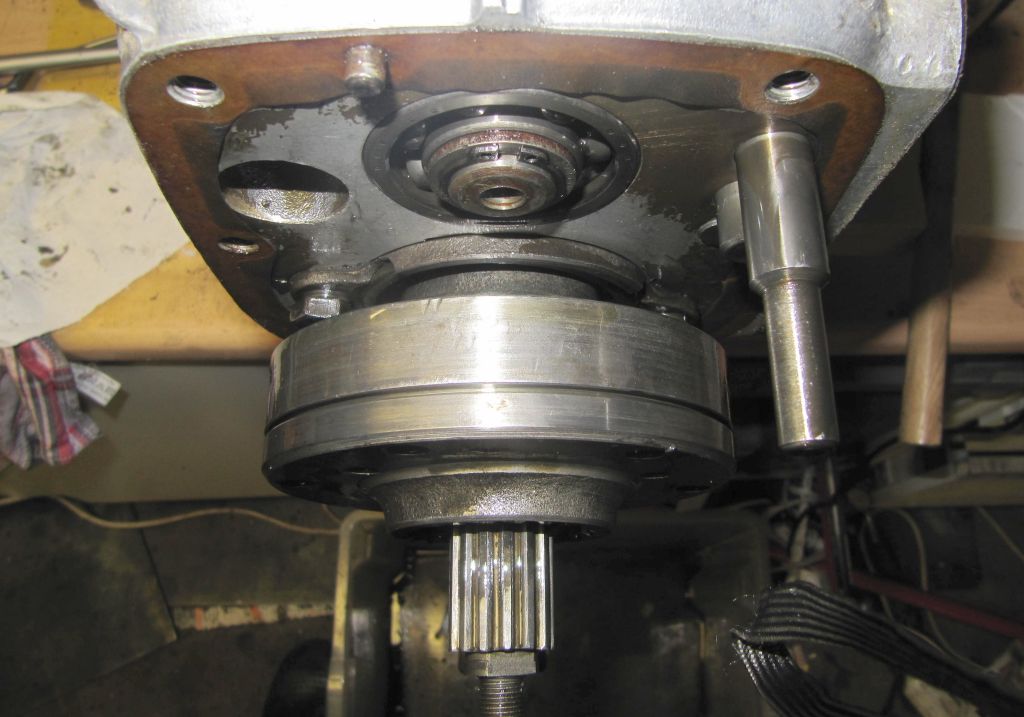

Nun sieht der Freilauf so aus.

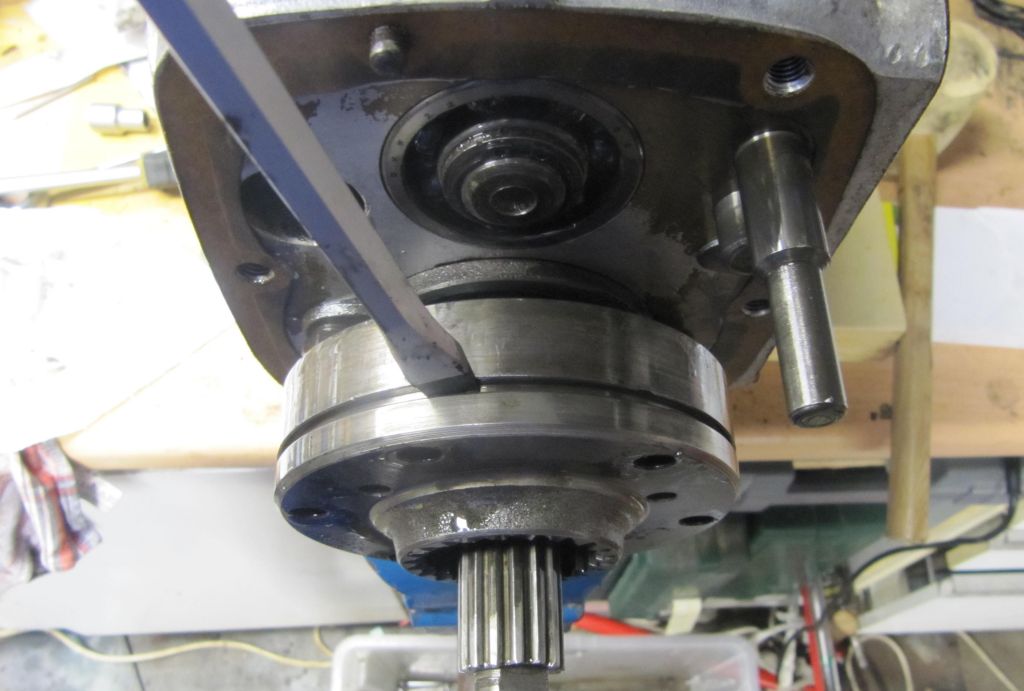

Zum Entfernen des Deckels (Klauendeckel) einen Schraubendreher in den umlaufenden Spalt stecken.

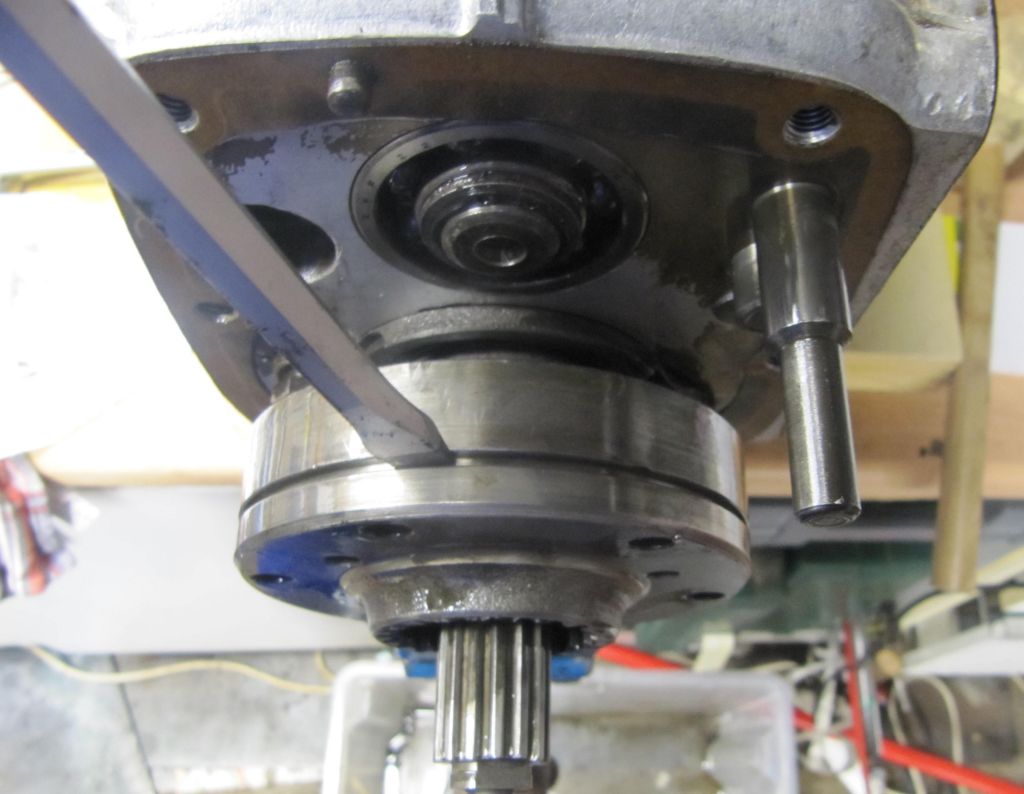

Und den Schraubendreher im Spalt drehen.

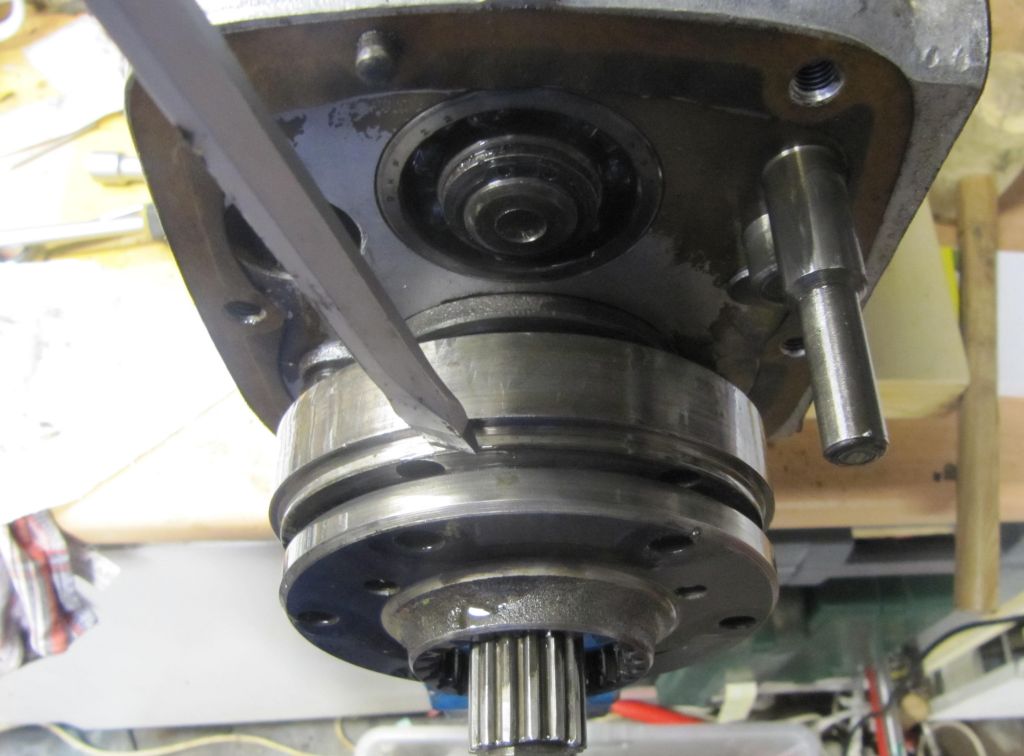

Dann den Schraubendreher im Spalt weiterdrehen und schon ist der Deckel ab.

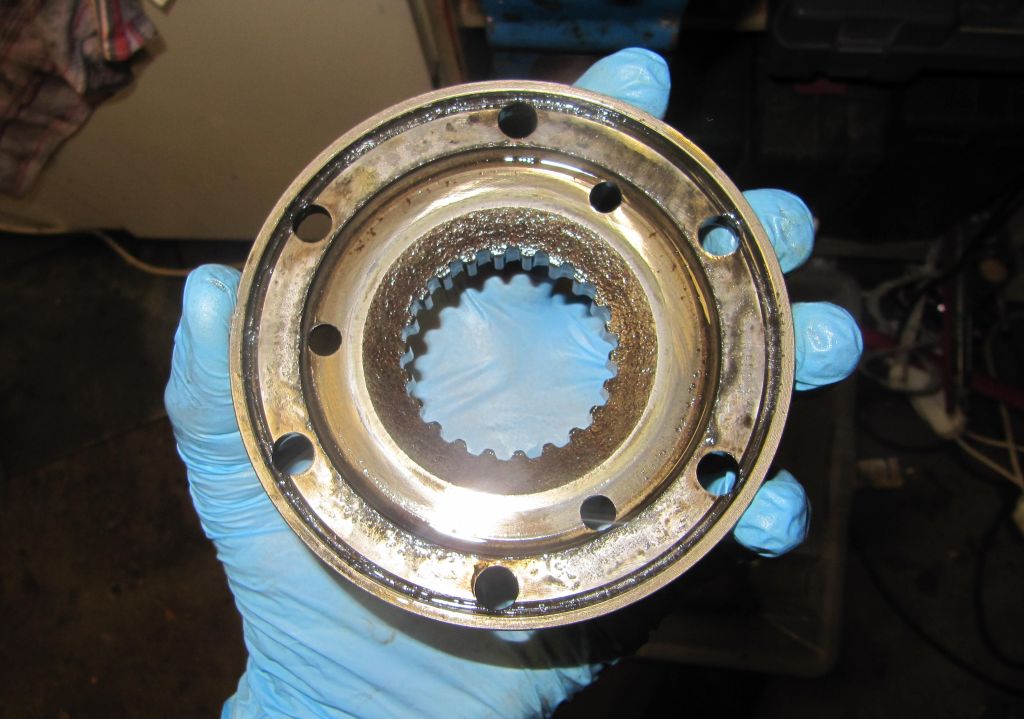

So sieht der Klauendeckel von der Rückseite aus.

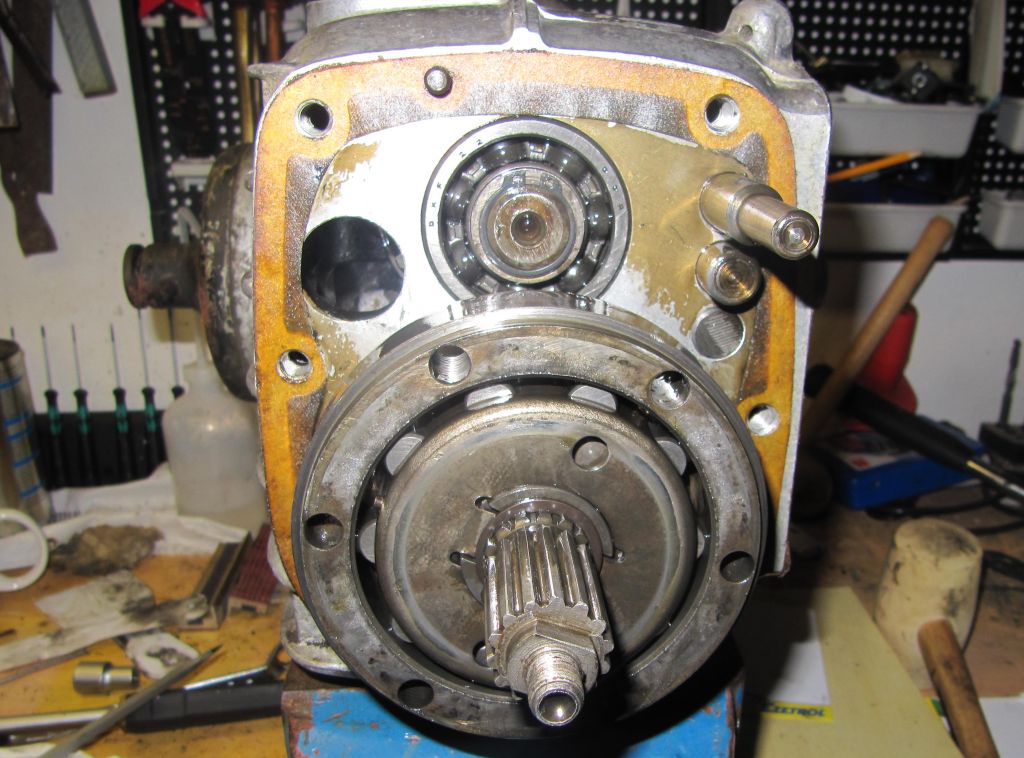

Und der Freilauf liegt nun offen vor uns.

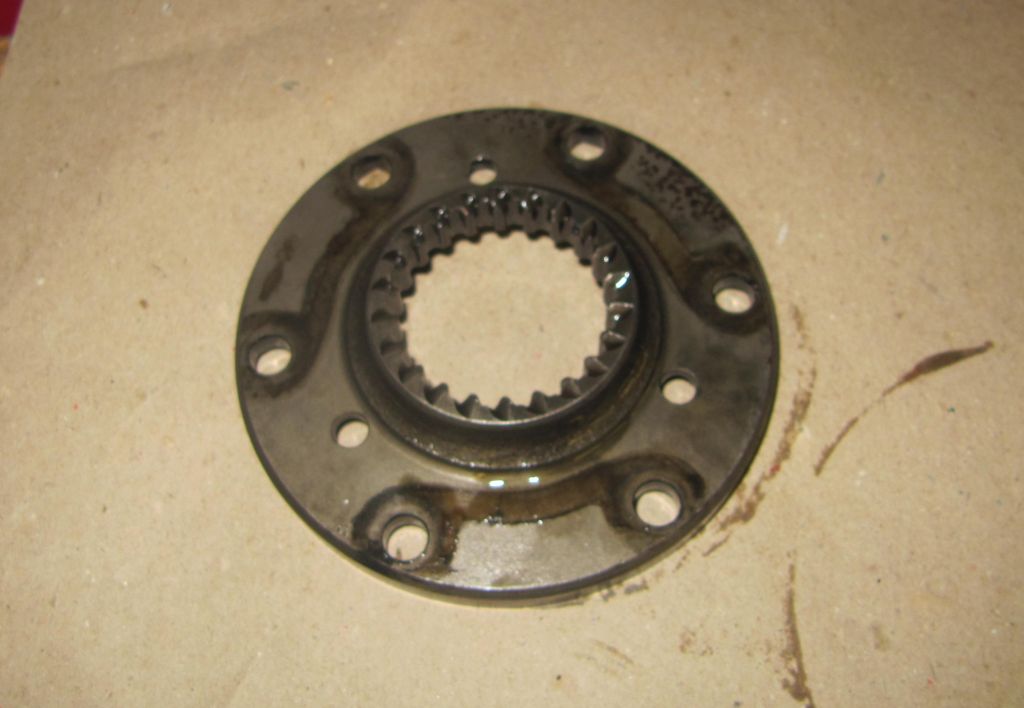

Hier noch die Klauendeckel Vorderseite, man sieht noch, wo die Bleche saßen.

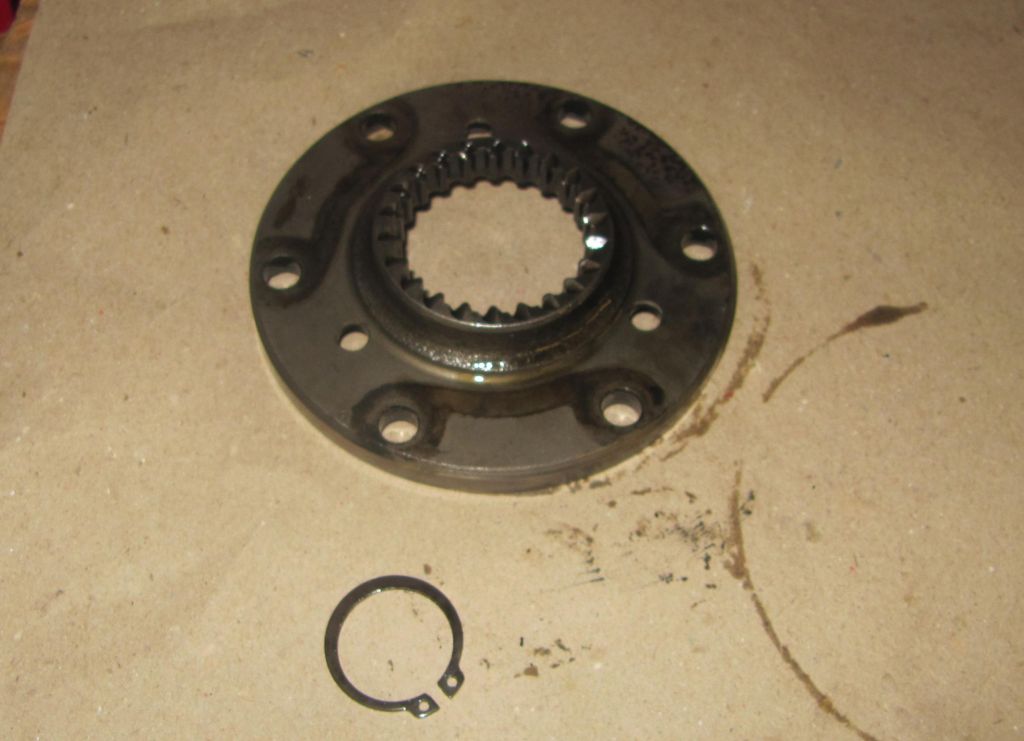

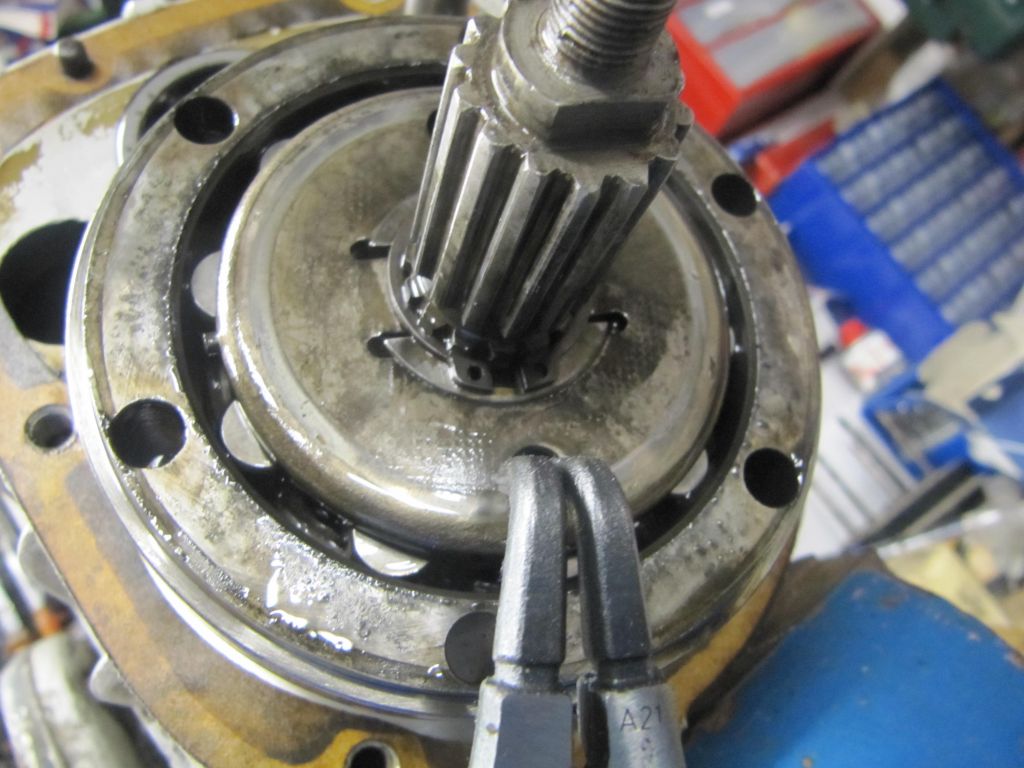

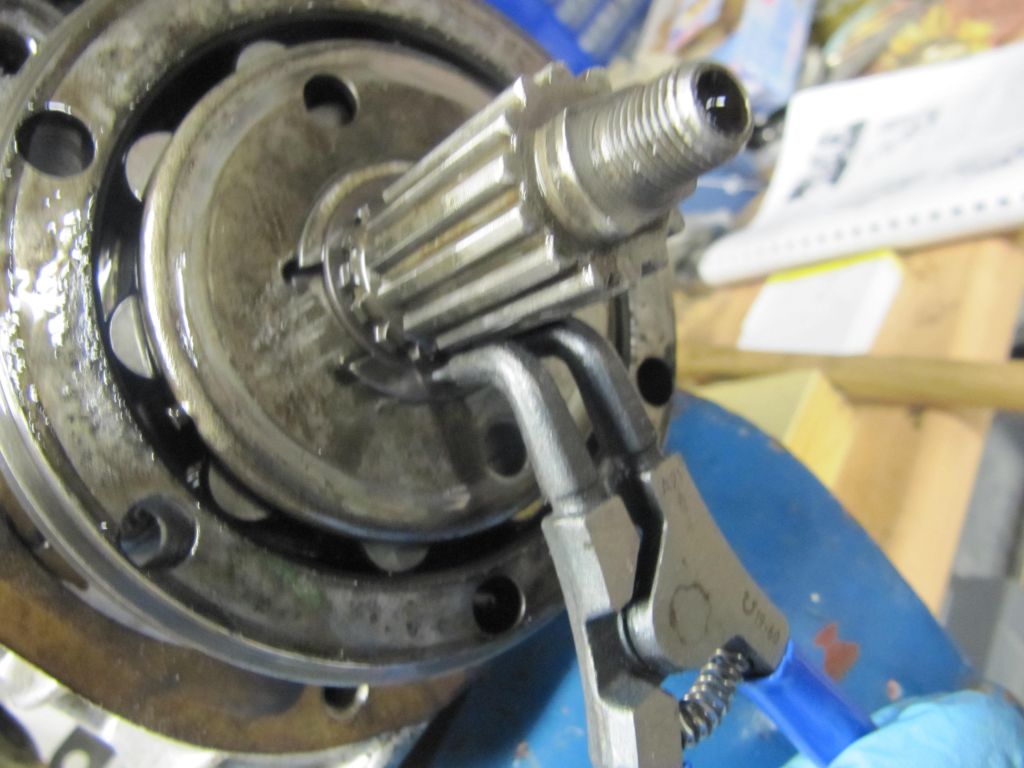

Mit einer Segeringzange (gibt’s für etwa 10 Euro im Toom-Baumarkt) den Segering (Sicherungsring) entfernen.
…und ab an die Seite damit.

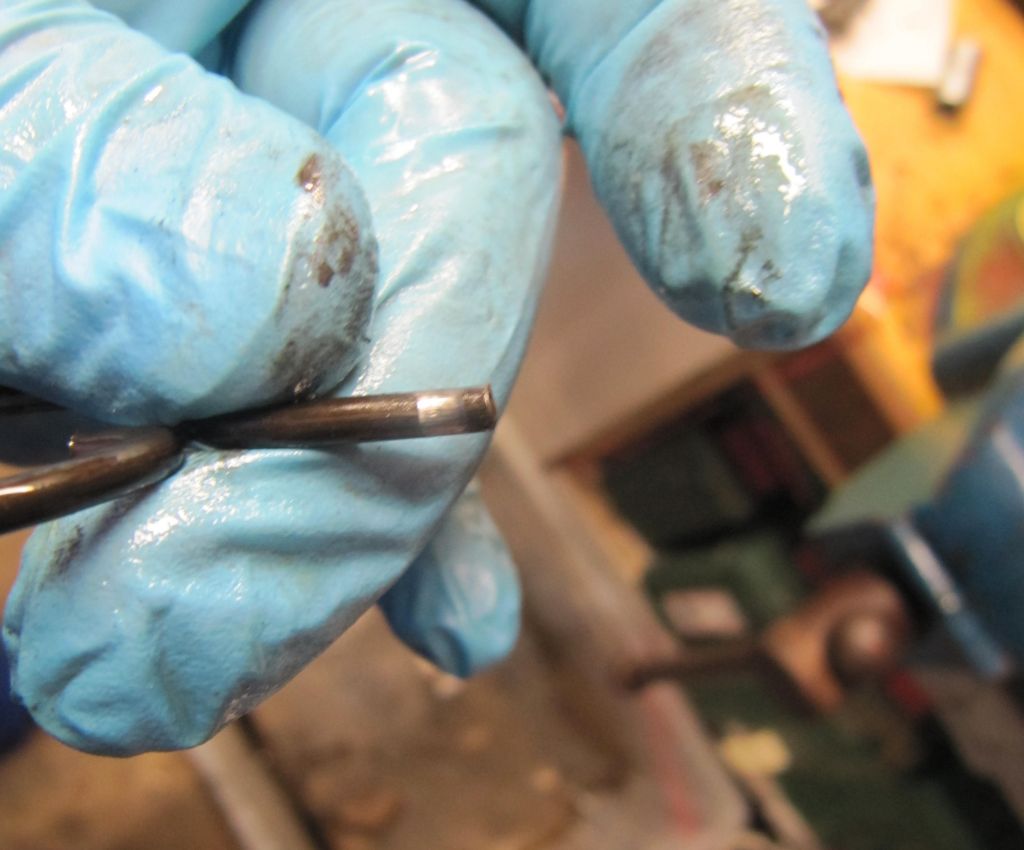

Der Freilaufkäfig wird einfach mit 2 Schraubendrehern nach vorne gezogen. Die Rollen fallen beim Abziehen in den Käfig. Wenn man vorsichtig ist, kann man die Rollen nachher noch den jeweiligen Positionen zuordnen.

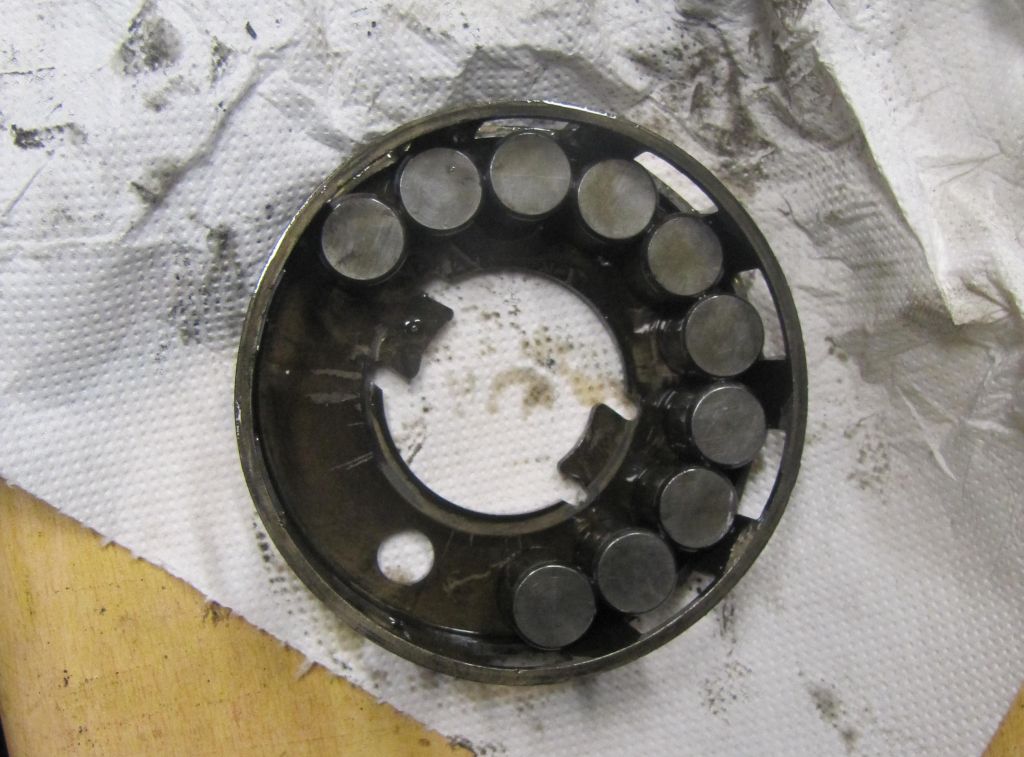

Käfig mit Rollen.
Drehfeder und dahinter der Freilaufstern.
Hier noch mal die Drehfeder.
Abnutzung (siehe auch die Innenseite des Käfigs).

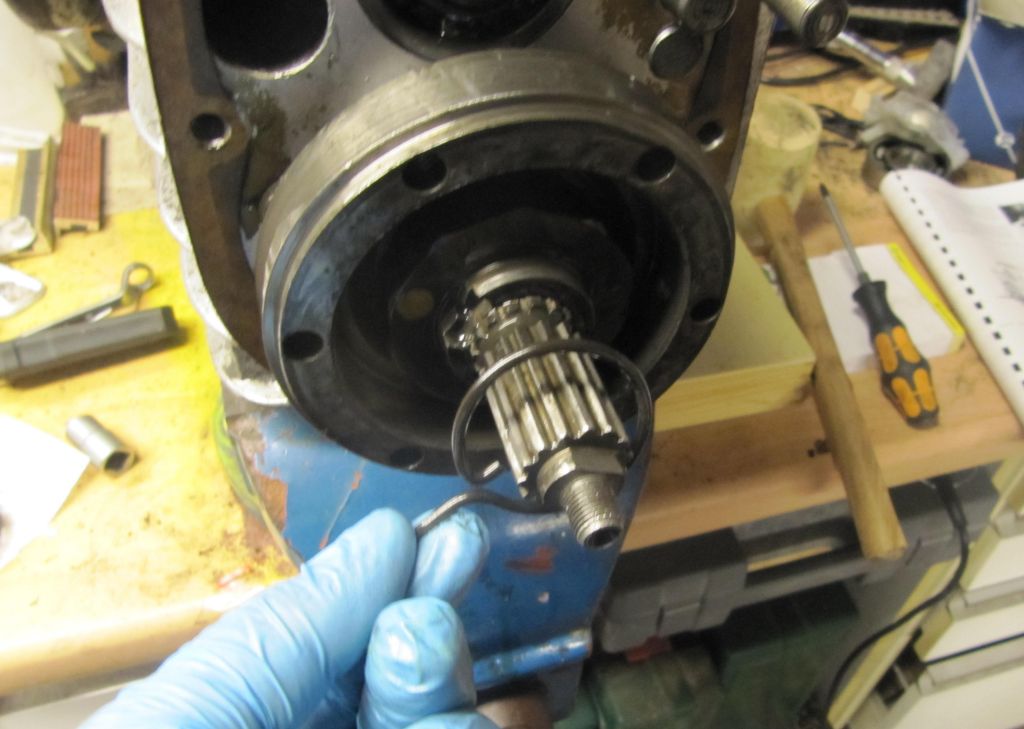

Einbaulage Drehfeder.
Der Freilaufstern ist nun bereit zum Abziehen.

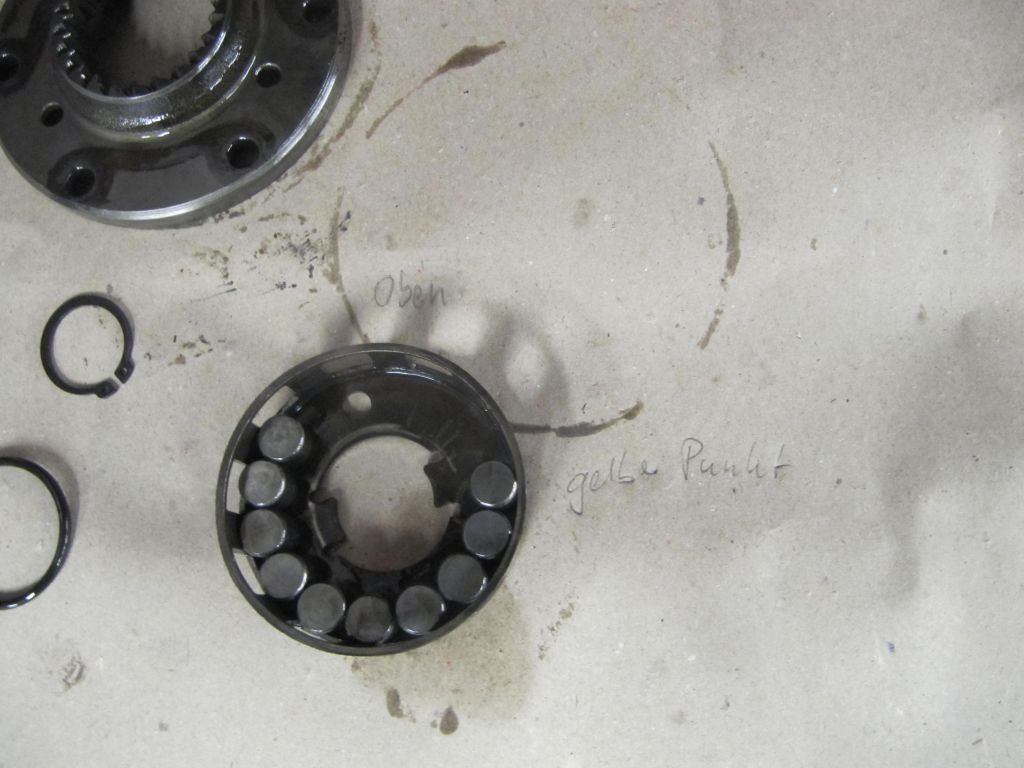

Der Freilaufkäfig mit den Rollen in der ursprünglichen Einbaulage.
Bis hierhin und nicht weiter (für heute).
Dass man für den Freilaufstern einen Abzieher mit schmalen Klauen braucht, wusste ich ja schon. Aber ich hatte doch gehofft, dass einer von meinen kleinen 2-Arm-Abziehern passt. Aber leider passt davon gar keiner.
Für die Flex, die nun zum Einsatz kommen müsste war es nun leider schon zu spät, mir fehlte auch noch ein bisschen Material für meine Abzieher-Improvisations-Bastelei.

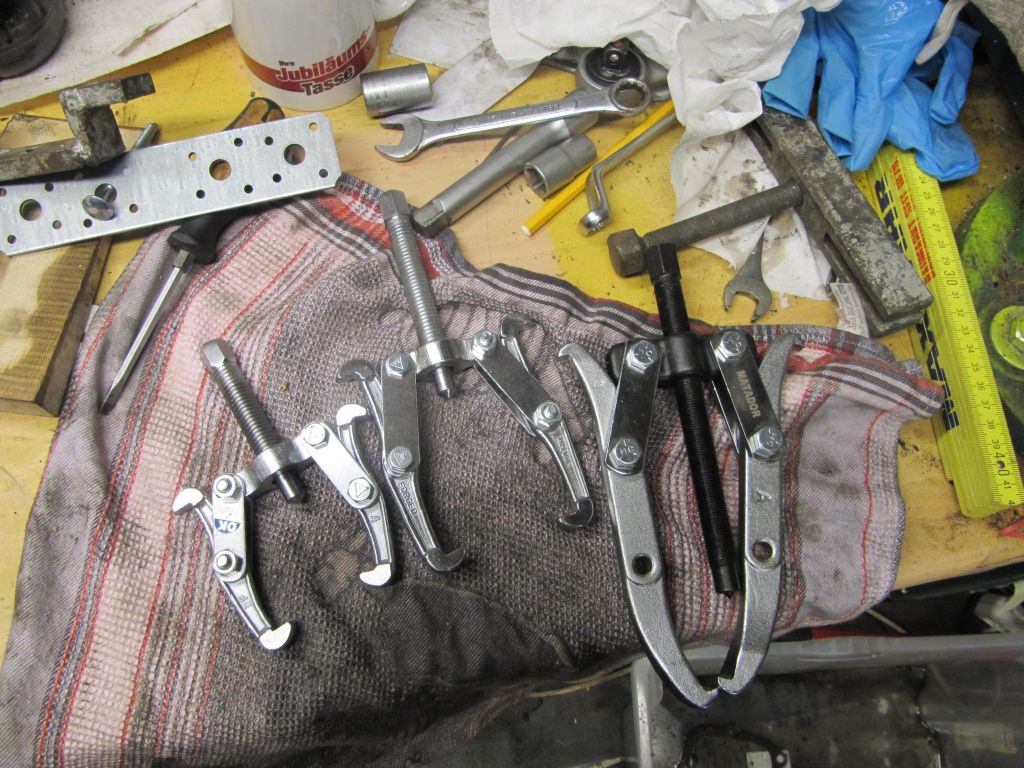

Ganz rechts auf dem Bild mit den Abziehern seht ihr den heißen Anwärter für die Aufgabe.
